Το νέο σύστημα δοκιμής μπαταρίας ενέργειας CCS, FPC μεσαίας τάσης

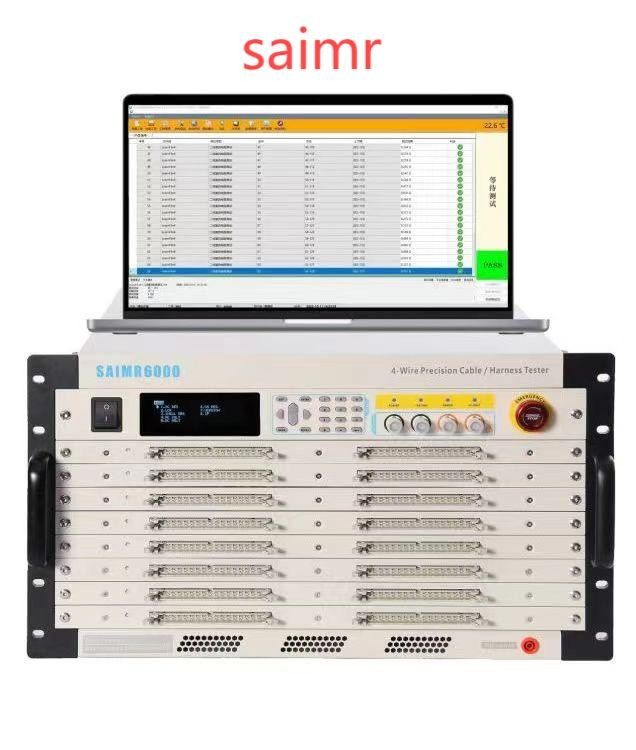

Το σύστημα ολοκληρωμένης δοκιμής συστοιχιών καλωδίωσης μεσαίας τάσης είναι ένα εξελιγμένο όργανο που έχει σχεδιαστεί για την ταχεία και ακριβή επιθεώρηση συστοιχιών καλωδίωσης σε διάφορες βιομηχανίες.Είναι ικανό να ανιχνεύει με ακρίβεια σφάλματα όπως σπασμένα κυκλώματα, βραχυκυκλώματα και δυσπροσαρμογές στο πλαίσιο του σχοινιού δοκιμής, διευκολύνοντας τους χρήστες να εντοπίζουν και να αντιμετωπίζουν άμεσα προβλήματα στο πλαίσιο του σχοινίου καλωδίωσης.Όταν συνδυάζεται με το υποστηρικτικό λογισμικό δοκιμής του υπολογιστή, παρέχει μια διαισθητική απεικόνιση των εντοπισθέντων προβλημάτων στο σχοινί καλωδίωσης.
Το σύστημα αυτό έχει ευρεία εφαρμογή στην αυτοκινητοβιομηχανία, στις ευέλικτες πλακέτες κυκλωμάτων, στο CCS και σε άλλους τομείς για αυτοματοποιημένες δοκιμές.Η κατανεμημένη έκδοση SAIMR6000 μπορεί να ρυθμιστεί ως κατανεμημένο σύστημα δοκιμών.Μέσω της επέκτασης της διεπαφής, μπορεί να υποστηρίξει έως και περισσότερα από 20.000 σημεία δοκιμής, καθιστώντας το κατάλληλο για δοκιμές καλωδίων σε περίπλοκα συστήματα όπως αεροπλάνα, τρένα και δορυφόροι.
Τεχνικές προδιαγραφές:
Πρότυπο: SAIMR 6000S και SAIMR 6000
Μέθοδος μέτρησης: Ενσωματώνει τόσο τον τύπο δεύτερης γραμμής όσο και τον τύπο τεσσάρων γραμμών για αυξημένη ακρίβεια.
Μέγιστος αριθμός σημείων δοκιμής: 256 για το SAIMR 6000S και 128 για το SAIMR 6000.
Υψηλή τάση εναλλασσόμενου ρεύματος: κυμαίνεται από 30 έως 2000V.
Συνεχή υψηλή τάση: από 30 έως 3000V.
Ακριβότητα εξόδου υψηλής τάσης: ± 5%
Ακριβότητα μέτρησης υψηλής τάσης: ± 5%
Χρόνος μέτρησης υψηλής πίεσης: από 0,1s έως 500s
Σύντομο ανοιχτό κύκλωμα / γρήγορο σύντομο κύκλωμα / γρήγορο γρήγορο ανοιχτό κύκλωμα: εύρος αντίστασης 2kΩ - 1000 kΩ
Αντίσταση διεύθυνσης δεύτερης γραμμής: 0,1Ω - 1MΩ
Τέσσερα καλώδια: [Περιληπτική περιγραφή της λειτουργίας τεσσάρων καλωδίων]
Δοκιμή επιτυχίας με οδηγό: [Εξήγηση του χαρακτηριστικού δοκιμής επιτυχίας με οδηγό]
Προδιαγραφή δοκιμής: 10μΩ - 1000K Ω
Δοκιμαστικό ρεύμα: ≤ 1A
Τρέχουσα διαρροή υψηλής τάσης εναλλασσόμενου ρεύματος: 10μA - 10mA
Συνεχή ρεύμα διαρροής υψηλής τάσης: 1μA - 5mA
Συνεχή υψηλής τάσης μόνωση: 1MΩ - 50GΩ
Αντίσταση συνεχούς ρεύματος: Πεδίο μέτρησης 10mΩ - 1MΩ
Σήμα επιπέδου: 0,5 - 10V
Σημείο ρεύματος: ≤ 10mA
LCR: Πεδίο μέτρησης ηλεκτρικής ισχύος 10pF - 100μF, πεδίο δοκιμής αντίστασης 100mΩ - 20MΩ και πεδίο δοκιμής επαγωγικής ισχύος 10nH - 100H
Σημείο συχνότητας: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Τρόπος αναφοράς: AUTO/HOLD
Σημάδι επιπέδου: 0,1 V - 1,0 V
Δίοδος / σωλήνας σταθεροποιητή τάσης: Προδιαγραφή δοκιμής 1 - 10V με σήμα δοκιμής 1mA. Επιτρέπει μονομερή δοκιμή και μπορεί να καθορίσει το τελικό σημείο σύντομης διακοπής.
Πρόγραμμα προηγμένων λειτουργιών: Περιλαμβάνει προγραμματιζόμενη συνεχής δοκιμή, αυτόματη ανίχνευση σημείων και αυτόματη διάγνωση.
Τρόπος δοκιμής σαρώσεως: αυτόματο, χειροκίνητο ή εξωτερικό.
Σήμα μέτρησης: Χρησιμοποιεί σήματα μέτρησης χαμηλής τάσης.
Μνήμη αποθήκευσης: Μπορεί να αποθηκεύσει έως 500 σετ αρχείων ρυθμίσεων δοκιμής.
Δυναμική τάση λειτουργικού συστήματος: 5V
Έκδοση επιφάνειας ελέγχου: Περιλαμβάνει λειτουργίες βαθμονόμησης και μέτρησης.
Βάρος: 17 kg για το SAIMR 6000 και 22 kg για το SAIMR 6000S.
Μέγεθος (σε mm): 483265510 για τις SAIMR 6000S και 483183510 για το SAIMR 6000.
