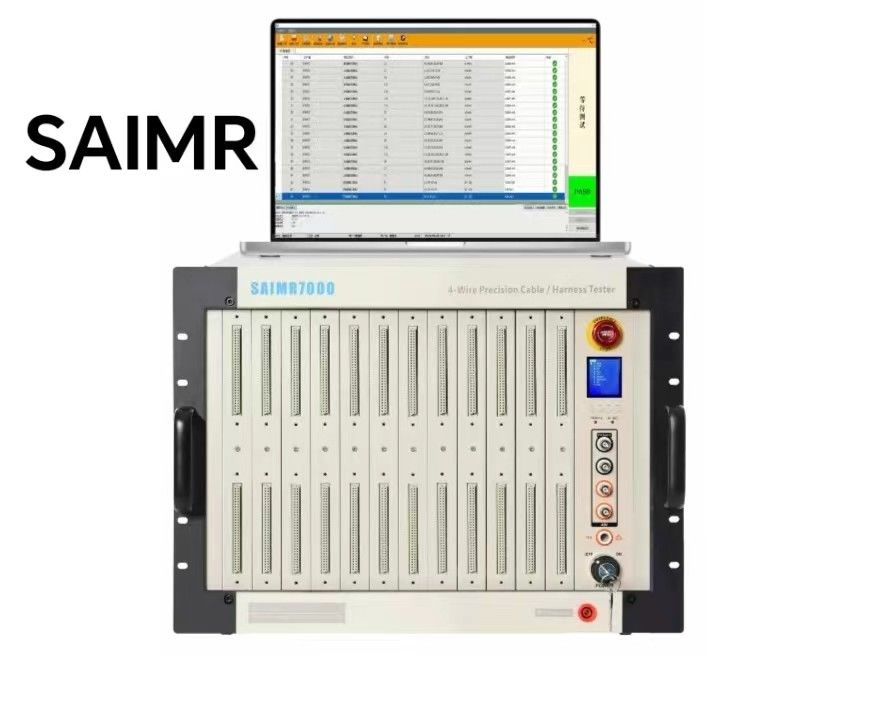

Name: Συνολικό σύστημα δοκιμών για τις συνδέσεις μεσαίας και υψηλής τάσης
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: Negotiable USD
Availability: InStock

Σπίτι > προϊόντα > Αυτόματος δοκιμαστής ιμάντων καλωδίων >

Συνολικό σύστημα δοκιμών για τις συνδέσεις μεσαίας και υψηλής τάσης

Σύστημα δοκιμής ιμάντα καλωδίωσης υψηλής τάσης

Συμπληρωματικό σύστημα δοκιμής συστοιχιών καλωδίωσης

Σύστημα δοκιμής ιμάντα καλωδίωσης μεσαίας τάσης

Τόπος καταγωγής:

Κίνα

Μάρκα:

SAIMR

Πιστοποίηση:

Αριθμό μοντέλου:

SAIMR7000

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Συνολικό σύστημα δοκιμών για τις συνδέσεις μεσαίας και υψηλής τάσης

Λεπτομέρειες προϊόντων

Ονομασία:

Μεσαίου και υψηλού τάσης συρματόσχοινο συρματόσχοινο ολοκληρωμένο σύστημα δοκιμής7000

σημείο δοκιμής:

16/32/48/64...20480

Δ.Σ.:

30V-4000V

Κλιματισμός:

30V-3000V

Τρόπος δοκιμής:

Δοκιμή ανάμειξης τεσσάρων/δύο καλωδίων

Δοκιμές μόνωσης:

1MΩ-50GΩ(30v-2000v)

ΣΥΝΕΧΗΣ αντίσταση:

0.1Ω-1MΩ

Δοκιμή εξωτερικής αντίστασης συνεχούς ρεύματος 4 καλωδίων:

10μΩ-100Ω

Δοκιμή ρεύματος διαρροής εναλλασσόμενου:

1μA-10mA

Δοκιμή ρεύματος διαρροής συνεχούς ρεύματος:

0.1μA-5mA

Δοκιμή λειτουργικού συστήματος:

2kΩ-200kΩ

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To be negotiated

Συσκευασία λεπτομέρειες

Συσκευασία σε ξύλινα κιβώτια

Χρόνος παράδοσης

30 ημέρες

Όροι πληρωμής

Να διαπραγματευτείτε, T/T

Δυνατότητα προσφοράς

Για διαπραγμάτευση

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Συνολικό σύστημα δοκιμής CCS υψηλής τάσης καλωδίωσης

Πάρτε την καλύτερη τιμή

Συνολικό σύστημα δοκιμών για τις συνδέσεις μεσαίας και υψηλής τάσης

Πάρτε την καλύτερη τιμή

Συνολικό σύστημα δοκιμών για τις καλωδιώσεις μεσαίας τάσης

Πάρτε την καλύτερη τιμή

Συστήματα δοκιμής FPC / CCS μεσαίας και υψηλής τάσης καλωδίων

Πάρτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-0512-62519606

sales2@saimr.com

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Συνολικό σύστημα δοκιμών για τις συνδέσεις μεσαίας και υψηλής τάσης

Συνολικό σύστημα δοκιμών για τις συνδέσεις μεσαίας και υψηλής τάσηςμπορεί να δοκιμάσει 16/48/96/192 σημεία και το σύστημα υιοθετεί τη μέθοδο υβριδικής δοκιμής εσωτερικού 4 καλωδίου + εξωτερικού 4 καλωδίου.Δοκιμή αντίστασης δύο καλωδίων, δοκιμή αντίστασης συνεχούς ρεύματος 4 καλωδίων, δοκιμή LCR 4 καλωδίων, δοκιμή αντίστασης μόνωσης, δοκιμή αντοχής τάσης AC/DC.

Διανεμημένη αρχιτεκτονική (διανεμημένη έκδοση)
Μπορεί να σχηματίσει ένα κατανεμημένο σύστημα με μέγιστο 1920 σημεία ή περισσότερο.
Μονουλικός σχεδιασμός
Κάθε όργανο δοκιμής ενσωματώνει 1 κάρτα δοκιμής και 12 κάρτες συστοιχίας διακόπτη, η καθεμία με 16 σημεία δοκιμής, και υποστηρίζει μικτές δοκιμές δύο καλωδίων και τεσσάρων καλωδίων.
Πολυλειτουργικές δοκιμές
Το πίνακα δοκιμών ενσωματώνει λειτουργία δοκιμής λειτουργικού συστήματος, λειτουργία δοκιμής αντίστασης συνεχούς ρεύματος, λειτουργία δοκιμής LCR, λειτουργία δοκιμής τάσης μονόκλισης AC/DC, λειτουργία δοκιμής τάσης μονόκλισης AC/DC,και λειτουργία δοκιμής LCR.
Αντίσταση συνεχούς ρεύματος, LCR, AC/DC αντίσταση τάσης, αντίσταση μόνωσης και προγραμματισμένη παροχή ρεύματος.
Υψηλής ακρίβειας αντίσταση
Η δοκιμή με αντίσταση παρέχει μέγιστο ρεύμα δοκιμής 1A και ελάχιστη ανάλυση αντίστασης 10μΩ.
Λειτουργία αυτομάθησης για ταχεία ανίχνευση άγνωστων συνδέσεων.

Σχήμα	SAIMR7000
Μέθοδοι μέτρησης	Τύπος εσωτερικού τετρασύρματος + εξωτερικού τετρασύρματου
Μέγιστο αριθμός σημείων δοκιμής	96
Υψηλή τάση εναλλασσόμενης τάσης	25-3000V
Συνεχή υψηλή τάση	25-4000V
Ακριβότητα εξόδου υψηλής τάσης	± 5%
Υψηλή ακρίβεια μέτρησης τάσης	± 5%
Υψηλή χρόνος μέτρησης τάσης	0.01s -60s
Θέματα δοκιμής και πεδίο εφαρμογής	Ενεργοποίηση, διαλείμματα, ανοιχτό κύκλωμα ταχείας διακοπής		2kΩ-200kΩ (200KΩ-1000KΩ πρέπει να προσαρμοστούν)
	Εσωτερική παρεμπόδιση αγωγού τεσσάρων καλωδίων		0.1Ω-1MΩ
	Δοκιμή εξωτερικής σύνδεσης τεσσάρων καλωδίων	Πεδίο δοκιμής		10μΩ-1MΩ
		Σημείο ρεύματος		≤ 1A
	Τρέχων διαρροής υψηλής τάσης εναλλασσόμενης τάσης		0.01mA-10mA
	Συνεχή ρεύμα διαρροής υψηλής τάσης		0.1μA-5mA
	Απομόνωση υψηλής τάσης DC		1MΩ-10GΩ
	Αντίσταση συνεχούς ρεύματος	Πεδίο μέτρησης		100mΩ-2MΩ
		σήμα επιπέδου		0.5-6V
		σήμα ρεύματος		≤ 10mA
	Επενδύσεις	Πεδίο μέτρησης χωρητικότητας		10pF-100μF
		Πεδίο μέτρησης αντίστασης		100mΩ-20MΩ
		Πεδίο μέτρησης της επαγωγικότητας		10nH~100H
		Σήμα συχνότητας		50Hz/60Hz,100Hz/120Hz/ 1kHz/10kHz
		Τρόπος εμβέλειας		ΑΥΤΟ/ΚΑΤΑΣΗ
		Σήμα επιπέδου		0.1V-1.0V
	Δοκιμή μεμονωμένης πλευράς		- Ναι, ναι.
	Δικαστής τερματικού σταθμού		- Ναι, ναι.
Προηγμένα στοιχεία λειτουργίας	Προγραμματιζόμενη συνεχής δοκιμή/Αυτόματη αναζήτηση σημείων/Αυτοδιάγνωση
Τρόπος σάρωσης δοκιμής	Αυτόματο/χειροκίνητο/εξωτερικό
Σήμα μέτρησης	Σήμα μέτρησης χαμηλής τάσης
Μνήμη αποθήκευσης	αριθμός αρχείων δοκιμών έως 500 σετ
Τετάρτη	5V
Πίνακας ελέγχου	Κλιματισμός/μετρολογία
Βάρος	25 κιλά
Μέγεθος (WHD)	483352535
