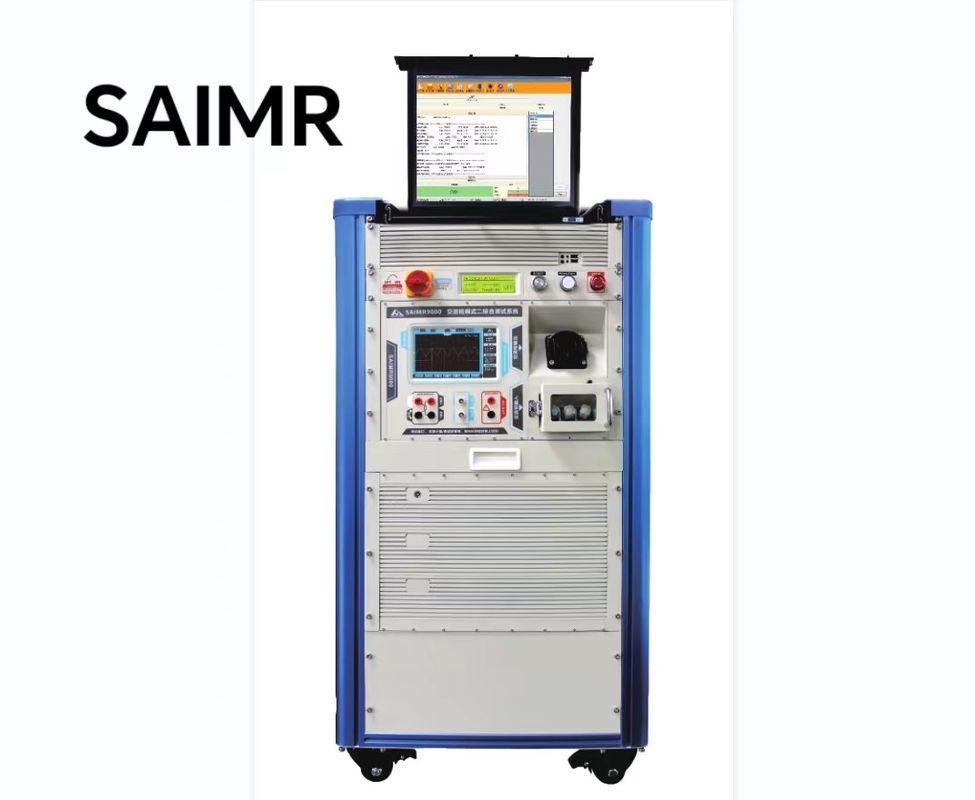

Ηλεκτρονικό σύστημα δοκιμής φόρτισης όπλου κατάστασης II που συνδέεται με σύστημα MES

Σύστημα δοκιμής τύπου II του όπλου φόρτισης

Δοκιμαστής νέας ενεργειακής τροχιάς στροφή προς στροφή/στρώμα προς στρώμα

1Δοκιμή κατάστασης φόρτισης

2- Δοκιμαστικό στο έδαφος.

3Δοκιμή κάτω της τάσης και ανάκαμψη

4Δοκιμή υπέρτασης και ανάκτησης

5.Δοκιμή αντίστροφης δοκιμής μηδενικής βολής

6Δοκιμή ρεύματος διαρροής

7Δοκιμή κύκλου υπηρεσίας

8Δοκιμή αντίστασης εδάφους

9.Προστασία και ανάκτηση από υπερθερματισμό

• Υπολογιστική λειτουργία: Η λειτουργία του εξοπλισμού ελέγχεται από υπολογιστή, εξασφαλίζοντας ακριβείς και αποτελεσματικές δοκιμές.
• Όλες οι δοκιμές ολοκληρώνονται ταυτόχρονα: Ο εξοπλισμός είναι ικανός να διενεργεί όλες τις απαραίτητες δοκιμές ταυτόχρονα, εξοικονομώντας χρόνο και βελτιώνοντας την αποτελεσματικότητα.
• Συνδέσιμο με το σύστημα MES: μπορεί να ενσωματωθεί με το σύστημα εκτέλεσης κατασκευής (MES) για απρόσκοπτη ανταλλαγή και διαχείριση δεδομένων.
• Ανοιχτή πλατφόρμα δοκιμών: Η πλατφόρμα δοκιμών είναι ανοιχτή και ευέλικτη, επιτρέποντας εύκολη προσαρμογή και επέκταση.
• Δοκιμή κώδικα σάρωσης: υποστηρίζει τη δοκιμή κώδικα σάρωσης για γρήγορη και ακριβή ταυτοποίηση των προϊόντων.
• Μετά την ολοκλήρωση της δοκιμής, οι ετικέτες με γραμμικό κώδικα μπορούν να εκτυπωθούν για λόγους ιχνηλασιμότητας και ταυτοποίησης.
• Ύπαρξη ανιχνευσιμότητας των δεδομένων δοκιμής: τα δεδομένα δοκιμής είναι ανιχνεύσιμα, εξασφαλίζοντας την ποιότητα και την αξιοπιστία των προϊόντων.

• Προστασία από υπερχείλεια
• Προστασία από διαρροές
• Προστασία από υπερθερμοκρασία
• Απομόνωση τάσης
• Επιβεβαίωση φωτός δείκτη
• Τεχνικό πρότυπο: gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• Σάρωση, εκτύπωση, αναφορά, αρχειοθέτηση, βάση δεδομένων
• Ρυθμίσεις παραμέτρων, σύνδεση MES, διαχείριση δικαιωμάτων χρήστη

• Προστασία από υπερστροφικό ρεύμα: Τραβήξτε το ρεύμα φορτίου από το Α στο καθορισμένο ρεύμα Β σύμφωνα με την κλίση, καταγράψτε το ρεύμα διακοπής και το χρόνο.ρεύμα Α / ρεύμα Β / κλίση ανόδουΤα αποτελέσματα της δοκιμής: σημείο ρεύματος διακοπής / ώρα διακοπής / μορφές κυμάτων διακοπής.
• Προστασία από βραχυκύκλωμα: Τραβήξτε το ρεύμα φορτίου για να αυξηθεί από το A στο καθορισμένο ρεύμα B σύμφωνα με την κλίση, καταγράψτε το ρεύμα διακοπής και το χρόνο.ρεύμα Α / ρεύμα Β / κλίση ανόδουΤα αποτελέσματα της δοκιμής: σημείο τάσης διακοπής / χρόνος διακοπής / μορφές κυμάτων διακοπής.
• Δοκιμή υπερτάσης: ανέλθει από τη στροφή τάσης A στη στροφή τάσης B σύμφωνα με την κλίση, καταγράψτε τη στροφή και το χρόνο κλείσεως.σημείο τάσης διακοπής / χρόνο διακοπής / μορφή κύματος διακοπής- Χρόνος αναφοράς: 5 - 10S. Μονό σταθμό / Διπλό σταθμό / Πολυσταθμό.
• Υπό δοκιμή τάσης: Μείωση από τη στροφή τάσης A στη στροφή τάσης B σύμφωνα με την κλίση, καταγραφή της τάσης διακοπής και του χρόνου.Αποτελέσματα δοκιμής: σημείο τάσης διακοπής / χρόνος διακοπής / μορφή κύματος διακοπής.
• Δοκιμή ρεύματος διαρροής: Ξεκινώντας από την αρχή του ρεύματος διαρροής, μπορεί να αναλύσει την πραγματική τιμή του ρεύματος διαρροής της προστασίας του προϊόντος.

Πολιτεία	καθορισμένη τιμή		κατάσταση λειτουργίας	Χρόνος καθυστέρησης
ισχύς αυτοελέγχου	Επιτυχία της αυτοεξέτασης		Εισάγετε την κατάσταση αναμονής	1S
	Αποτυχία αυτοεπιθεώρησης		προειδοποίηση βλάβης	0.1S
χρέωση διαδοχικό έλεγχο	Αξία τάσης σημείου ανίχνευσης 1:6±0,8V-12V PWM		Η φόρτιση είναι σε εξέλιξη και το ρελέ κλείνει.	1S
	Αξία τάσης σημείου ανίχνευσης 1:9±0,8V-12V PWM		Η φόρτιση ολοκληρώθηκε και το ρελέ αποσυνδέθηκε.	1S
	Η τιμή τάσης του σημείου ανίχνευσης 1:12±0,8V		Η πρίζα δεν είναι συνδεδεμένη, και το ρελέα είναι αποσυνδεδεμένο	1S
	Αξία τάσης σημείου ανίχνευσης 1: Άλλα		Ελαττώματα επικοινωνίας, και το ρελέ αποσυνδέεται.	1S
Γη	εκφόρτωση		Κλειστό ρελέ	1S
	Ανακαλύφθηκε		Αποσυνδέστε τις σπασμένες ηλεκτρικές συσκευές	1S
υπερτάσεις	Υπερήταση γραμμής u 258 ± 10V		Το ρελέ αποσυνδέεται, κλείνει σε 254 ± 10V, καθυστέρηση 5 ± 1s, άπειρος κύκλος	0.1S
	Η τάση της γραμμής είναι κανονική από 176 έως 264 V		Το ρελέ κλείνει και εισέρχεται στην κατάσταση φόρτισης	1S
χαμηλή τάση	Η τάση της γραμμής είναι 176V		Το ρελέ αποσυνδέεται σε 196 ± 10V, καθυστέρηση (5 ± 1) s και κλειστός, άπειρος κύκλος	1S
	Η τάση της γραμμής είναι κανονική από 176 έως 264 V		Το ρελέ κλείνει και εισέρχεται στην κατάσταση φόρτισης	1S
υπερχείλιση	Το ρεύμα της γραμμής είναι 8,4A <110A±0,2A		Το ρελέα αποσυνδέεται, το φως σφάλματος είναι αναμμένο και το ρελέα αποκαθίσταται αυτόματα μετά από 10 δευτερόλεπτα.και η κανονική κατάσταση λειτουργίας αποκαθίσταται μετά την ανύψωση	30S
	Το ρεύμα της γραμμής είναι 10A <112A±0,2A		Το ρελέ αποσυνδέεται, το φως σφάλματος είναι αναμμένο, και αυτόματα αποκαθίσταται μετά από 10s.και η κανονική κατάσταση λειτουργίας αποκαθίσταται μετά την ανύψωση	10S
	Το ρεύμα της γραμμής είναι> 12A±0,2A		Το ρελέα πρέπει να αποκόπτεται αμέσως, να αφαιρείται και να επιστρέφει στη φυσιολογική λειτουργία.	2S
	Το ρεύμα της γραμμής είναι < 8A		Κλειστό ρελέ	0.1S
σύντομη	Το ρεύμα της γραμμής είναι > 22A		Το ρελέ κόβει αμέσως.	0.1S
διαρροή	Στροφές διαρροής > 30 mA		Το ρελέ κόβει αμέσως.	0.1S
	Δεν υπάρχει διαρροή στην γραμμή.		Το ρελέ κλείνει και εισέρχεται στην κατάσταση φόρτισης	0.1S
Προστασία από υπερθερμοκρατισμό	ψωμί	Θερμοκρασία άνω των 85°C και συνεχιζόμενη για 3S	Το ρελέ κόβει αμέσως.	2S
		Η θερμοκρασία ήταν κάτω των 65°C και συνεχίστηκε για 3 ώρες.	Το ρελέ είναι κλειστό και η κατάσταση	2S
		Θερμοκρασία άνω των 85°C και συνεχιζόμενη για 3S	Το ρελέ κόβει αμέσως.	2S
		Η θερμοκρασία ήταν κάτω των 65°C και συνεχίστηκε για 3 ώρες.	Το ρελέ είναι κλειστό και η κατάσταση	2S
Δοκιμή μόνωσης ανθεκτικής στην πίεση
δοκιμή μόνωσης υψηλής τάσης		Επικοινωνία:30,5KV DC:5KV IR:1KV
Τρόπο διαρροής 10mA
