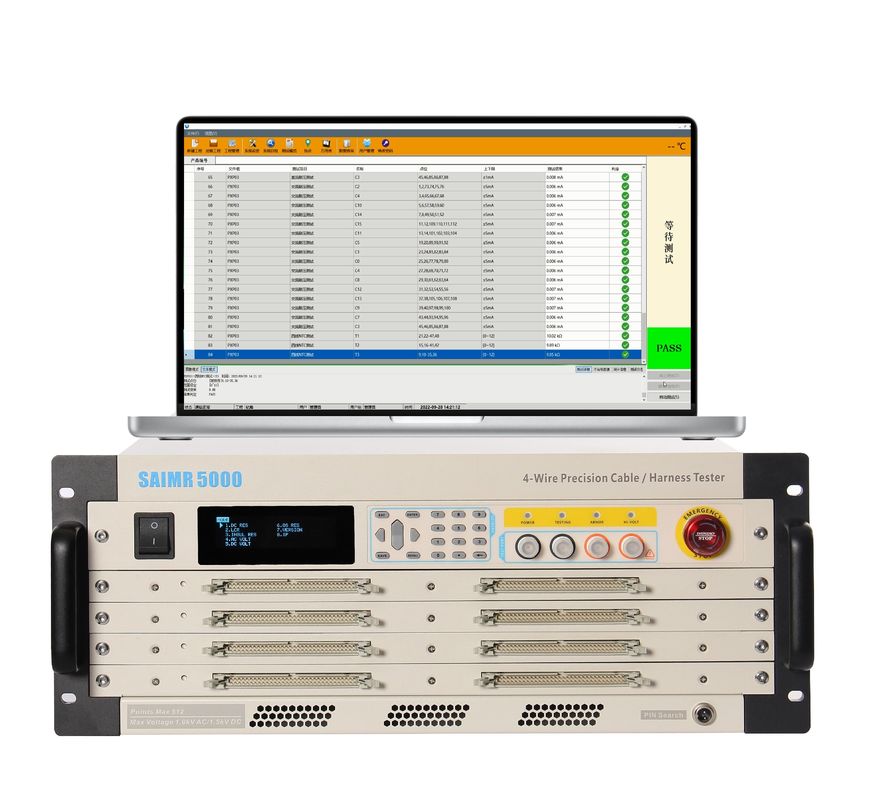

Ελεγκτής άμεσης ρήξης εντοπίζει με ακρίβεια το ανοιχτό κύκλωμα, το βραχυκύκλωμα και την παραστροφή

λειτουργία

• Διαχείριση έργων δοκιμών: 500 τύποι στοιχείων ρύθμισης μπορούν να διαχειριστούν ανά κατηγορία, συμπεριλαμβανομένων των νέων έργων, των έργων φόρτωσης, της διαχείρισης έργων και άλλων λειτουργιών.
• Διαχείριση τμημάτων δικτύου: Πολλαπλά τμήματα δοκιμής μπορούν να ρυθμιστούν και κάθε τμήμα δοκιμής χρησιμοποιεί διαφορετικές παραμέτρους δοκιμής για να διευκολύνει διάφορες ευέλικτες δοκιμές.
• Μονάδα λειτουργίας συστήματος: συμπεριλαμβανομένης της αυτοελέγχου του συστήματος, της εύρεσης σημείων, της λειτουργίας πολυμετρητών, της λειτουργίας αυτομάθησης, της λειτουργίας αναφοράς σημείων κλπ.
• Λειτουργία δοκιμής: συμπεριλαμβανομένης της δοκιμής χαμηλής τάσης, της δοκιμής μόνωσης, της δοκιμής αντοχής στην τάση κλπ.
• Λειτουργία αποθήκευσης δεδομένων και αναζήτησης: κάθε φορά που ολοκληρώνεται η δοκιμή, εκτυπώνεται η έκθεση δεδομένων, μπορεί να καθοριστεί η μορφή της έκθεσης και υποστηρίζονται οι μορφές PDF και WORD.
• Λειτουργία εκτύπωσης barcode: ανάλογα με το προϊόν μπορεί να προσαρμόσει τον κώδικα γραμμών και να εκτυπώσει.
• Διαχείριση χρηστώνΤο σύστημα υποστηρίζει τρία επίπεδα διαχείρισης χρηστών, τα οποία είναι διαχειριστές, προγραμματιστές και χειριστές.Οι προγραμματιστές μπορούν να διαχειρίζονται τη διαμόρφωση του έργουΟ χειριστής μπορεί μόνο να φορτώσει το έργο και να το δοκιμάσει.

Δεδομένα δοκιμής

• Βασικές παραμέτρους:
  • Μοντέλα:SAIMER5000,SAIMER5000S
  • Μέθοδος μέτρησηςΔύο καλώδια + τέσσερα καλώδια
  • Μέγιστος αριθμός σημείων δοκιμής: 1024, 512
  • ACυψηλή τάση:30-1000V
  • DCυψηλή τάση:30-1500V
  • Ακριβότητα εξόδου υψηλής τάσης: ± 5%
  • Ακριβότητα μέτρησης υψηλής τάσης:±5%
  • Χρόνος μέτρησης υψηλής πίεσης: 0,01 - 60s
  • Σύντομη διακοπή/Μια στιγμιαία σύντομη διακοπή/Γρήγορη σύντομη διακοπή: 2 kΩ-200 kΩ (Μοντέλο πίνακα αναμεταδόσεων: SAIMR5000-ChanelBoard-V3.02)
  • Δυοσύρματη αντίσταση: 0,1Ω-1MΩ
  • Πεδίο δοκιμής: 10μΩ-1MΩ
  • Δοκιμαστικό ρεύμα αγωγής τεσσάρων καλωδίων:≤1A
  • Τρέχων διαρροής υψηλής τάσης:10μA-10mA
  • Συνεχή ρεύμα διαρροής υψηλής τάσης1μA-5mA
  • Απομόνωση συνεχούς υψηλής τάσης: 1MΩ-10GΩ
  • Σήμα επιπέδου: 0,5-10V
  • Σημείο ρεύματος: ≤ 10mA
  • Πεδίο μέτρησης χωρητικότητας: 10pF-100μF
  • Πεδίο δοκιμής αντοχής: 100mΩ-20MΩ
  • Πεδίο δοκιμής επαγωγικότητας:10nH~100H
  • Σήμα συχνότητας: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Τρόπος εμβέλειας: AUTO/HOLD
  • Πεδίο δοκιμής διόδου/ρυθμιστή: 1-10V
  • Σήμα δοκιμής: 1mA
  • Μονομερή δοκιμή: Είναι δυνατή η μονομερή δοκιμή
  • Κρίση του τελικού σημείου σύντομης διακοπής: Το τελικό σημείο της σύντομης διακοπής μπορεί να προσδιοριστεί
  • Προγραμματισμένη συνεχής δοκιμή/αυτοανακαλύπτηση/αυτοδιάγνωση:Προηγμένα λειτουργικά στοιχεία
  • Τρόπος δοκιμής σάρωσης: αυτόματο/χειροκίνητο/εξωτερικό
  • Σήμα μέτρησης: Σήμα μέτρησης χαμηλής τάσης
  • Μνήμη: Μπορεί να αποθηκευτούν έως και 500 ρυθμίσεις δοκιμής
  • Τετάρτη: 5V
  • Πίνακας ελέγχου: Κλίμακα/Μετρολογία
  • βάρους17 κιλά (π.χ. 5000S) 22 κιλά (π.χ. 5000S)
  • Μέγεθος (μονάδα: mm):483265510 (5000) / 483183510 (5000S)
• Ακριβότητα:
  • Θερμοκρασία: 20±3°C
  • επίπεδο υγρασίας:< 60%RH
  • Ακριβότητα μόνωσηςΔοκιμαστική ενέργεια
  • Χρόνος προθέρμανσης: περισσότερο από 15 λεπτά
  • Χρόνος βαθμονόμησης: λιγότερο από 1 έτος
  • Στοιχεία δοκιμής: Δοκιμή λειτουργικού συστήματος, μέτρηση αντίστασης δύο καλωδίων, μέτρηση αντίστασης τεσσάρων καλωδίων, δοκιμή αντίστασης συνεχούς ρεύματος, δοκιμή LCR, δοκιμή διόδου, δοκιμή μόνωσης, δοκιμή διαρροής ρεύματος εναλλασσόμενου, δοκιμή διαρροής ρεύματος συνεχούς,Η πηγή τάσης αντιστέκεται σε εναλλασσόμενη, πηγή τάσης μόνωσης/αντίστασης, πηγή σήματος χαμηλής τάσης, χρονική περίοδο δοκιμής χαμηλής τάσης, χρονική περίοδο δοκιμής μόνωσης/αντίστασης
  • Βασίλειο- 2k - 200k (Μοντέλα πίνακα αναμεταδόσεων):) SAIMR5000-ChanelBoard-V3.02),0.1 ~1M, 10 ~1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Βασική ακρίβεια:±5%,±0,5%+0.05,±0,2%+5,<100k:±1% >100k:5%,±2%,±2%±0,2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
