Name: FPC Ελαστικός πίνακας κυκλωμάτων υψηλής τάσης Δοκιμαστής συρματικού σχοινίου με αντίσταση 4 συρμάτων
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: 2,500.00 USD
Availability: InStock

Σπίτι > προϊόντα > Δοκιμαστής συρματόπλεγματος >

FPC Ελαστικός πίνακας κυκλωμάτων υψηλής τάσης Δοκιμαστής συρματικού σχοινίου με αντίσταση 4 συρμάτων

Δοκιμαστής συρματόσχοινου FPC Flexible Circuit Board

Δοκιμαστής καλωδίων υψηλής τάσης 4 καλωδίων

Δοκιμαστής καλωδίων υψηλής τάσης FPC Flexible Circuit Board

Τόπος καταγωγής:

Κίνα

Μάρκα:

SAIMR

Πιστοποίηση:

Αριθμό μοντέλου:

SAIMR7000

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

FPC Ελαστικός πίνακας κυκλωμάτων υψηλής τάσης Δοκιμαστής συρματικού σχοινίου με αντίσταση 4 συρμάτων

Λεπτομέρειες προϊόντων

Ονομασία προϊόντος:

Δοκιμαστής συστοιχιών καλωδίων μεσαίας και υψηλής τάσης

Μέγεθος:

535*482*355mm

Ρεύμα δοκιμής:

Επικεφαλής

Βάρος:

30 κιλά

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

1500-3500$ per set

Χρόνος παράδοσης

30 εργάσιμες μέρες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

200 ζευγάρια/έτος

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Ακριβής Ακριβής Δοκιμαστική Δοκιμαστής Χαμηλής Τετάρσης

Πάρτε την καλύτερη τιμή

Δοκιμαστής καλωδίων και συρμών χαμηλής τάσης DC 1500V

Πάρτε την καλύτερη τιμή

220V 4 Wire Wire Harness Tester Επαγγελματικό όργανο δοκιμής

Πάρτε την καλύτερη τιμή

Διγλωσσικός 30-1500V Δοκιμαστής συρματικών νημάτων φιλικός προς τον χρήστη

Πάρτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86-0512-62519606

sales2@saimr.com

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

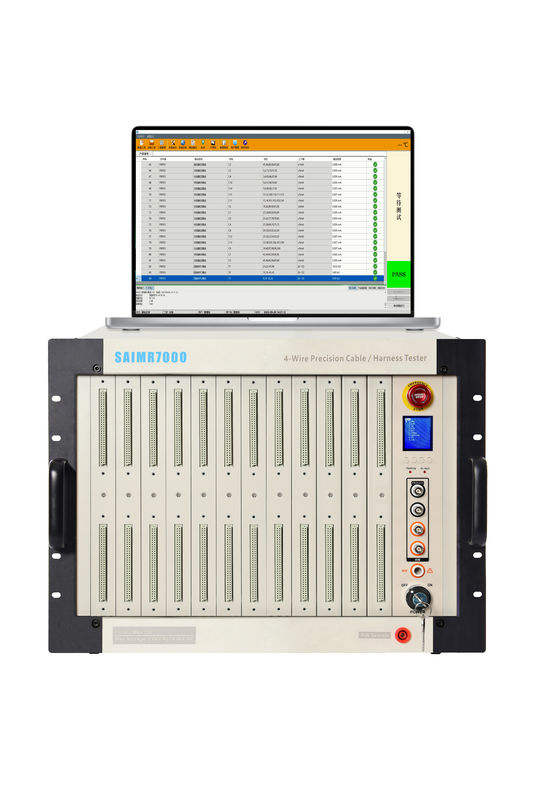

SAIMR7000 FPC Flexible Circuit Board High Voltage Harness Tester με αντίσταση 4 καλωδίων

Εφαρμόσιμη τυπική βιομηχανία

Ηλεκτρονικά οχήματα
Αεροδιαστημική
Αποθήκευση ενέργειας, νέες μπαταρίες ενέργειας
Αυτοματοποίηση γραμμών καλωδίωσης
Βιομηχανικό ρομπότ

Εφαρμογή

Ελαστική πλακέτα κυκλωμάτων FPC
Δοκιμή ιμάντα υψηλής τάσης
Σύνδεσμοι, σύρματα, καλώδια
Η μπαταρία αποθήκευσης ενέργειας, η μπαταρία ισχύος CCS, η ενσωματωμένη μπάρα busbar
Δοκιμή πυροβόλου φόρτισης ηλεκτρικού οχήματος

FPC Ελαστικός πίνακας κυκλωμάτων υψηλής τάσης Δοκιμαστής συρματικού σχοινίου με αντίσταση 4 συρμάτων 0

Χαρακτηριστικά

Δοκιμή αντίστασης μόνωσης έως 50 GΩ με ανάλυση αντίστασης 4 καλωδίων έως 1 μΩ
Η κατανεμημένη δομή (16 σημεία/πίνακα), τα σημεία δοκιμής μπορούν να επεκταθούν σε περισσότερα από 20.000 σημεία.
Το σύστημα υιοθετεί δισύρματα και τετρασύρματα μικτά μέτρα, τα οποία έχουν υψηλότερη ακρίβεια μετρήσεων και ταχύτερη ταχύτητα.
Λογισμικό προσαρμοσμένη λειτουργία δοκιμής επεξεργασίας, επεξεργαζόμενη εισαγωγή και εξαγωγή σημείων.
Πλήρης δοκιμή σε ένα σημείο (OS, αντίσταση συνεχούς ρεύματος, αντίσταση μόνωσης, αντίσταση μόνωσης AC/DC, LCR κλπ.).

Εισαγωγή λογισμικού

FPC Ελαστικός πίνακας κυκλωμάτων υψηλής τάσης Δοκιμαστής συρματικού σχοινίου με αντίσταση 4 συρμάτων 2

Ειδικά στοιχεία	Λεπτομερή περιγραφή
1Λειτουργία διαχείρισης έργων	Φορτώστε υπάρχοντα έργα, προσθέστε δοκιμαστικά έργα και ορίστε τις παραμέτρους δοκιμής.
2Διαχείριση τμήματος δικτύου	Η σειρά μπορεί να ρυθμιστεί αυθαίρετα, το σημείο μπορεί να επιλεγεί αυθαίρετα, ευέλικτη δοκιμή και αυτοπροσδιορισμένη ονομασία είναι βολική για τη διαχείριση
3. Μονούλες λειτουργίας συστήματος
3.1 Αυτοδοκιμασία συστήματος	Ελέγξτε αν το σύστημα λειτουργεί σωστά.
3.2 Βρες ένα σημείο	Χρησιμοποιήστε το στυλό για να βρείτε το σημείο, να εμφανίσετε τις πληροφορίες του σημείου και να μεταδώσετε τη φωνή.
3.3 Λειτουργία πολυμέτρου	Γρήγορη εκτέλεση διαφόρων δοκιμών, εύκολη αποδιορθώση.
3.4 Λειτουργία αυτομάθησης	Ανιχνεύστε γρήγορα τη σύνδεση των άγνωστων ιμάντων και επιλέξτε Generate Test Filegroup.
4. Διατήρηση δεδομένων
4.1 Εξαγωγή εκθέσεων δεδομένων	Η μορφή έκθεσης δεδομένων μπορεί να προσαρμοστεί και υποστηρίζει την εξαγωγή σε μορφή CSV XLSX PDF και WORD.
4.2 Αποθήκευση βάσεων δεδομένων	Κάθε δοκιμή ολοκληρώνεται, τα δεδομένα αποθηκεύονται στη βάση δεδομένων.
4.3 Αναζήτηση βάσης δεδομένων	Οι χρήστες μπορούν να αναζητήσουν ιστορικά δεδομένα στη βάση δεδομένων και να εκτυπώσουν εκθέσεις δεδομένων.
5. Λειτουργία εκτύπωσης γραμμικού κώδικα	Υποστήριξη κωδικού σάρωση όπλα, μπορείτε να προσαρμόσετε τους κωδικούς γραμμών σύμφωνα με το προϊόν και εκτύπωση.
6. Διαχείριση χρηστών	Τρία επίπεδα διαχείρισης: διαχειριστής, προγραμματιστής, χειριστής.

Προδιαγραφές

ΜεσαίαΒόλταδοκιμή ge	SAIMR7000
Τρόπος δοκιμής	Τέσσερα καλώδια ή δύο καλώδια (μείκτης δοκιμής)
Αριθμός σημείων	16/32/48/64...20480 βαθμοί
Έργο δοκιμής	Πεδίο δοκιμής	Ακριβότητα δοκιμής
Δοκιμή λειτουργικού συστήματος (η τάση είναι 5V)	2 kΩ-1100 kΩ (προαιρετικά 20 kΩ-1000 kΩ)	± 5%
Δοκιμή αντοχής στην μόνωση	1MΩ-10GΩ (30V-2000V)	1MΩ~100MΩ: ±2%
		100MΩ~ 1GΩ: ± 5%
		1GΩ~ 10GΩ: ±10%
Δοκιμή αντίστασης συνεχούς ρεύματος	0.1Ω-1MΩ	< 100k: ± 1%
Δοκιμή αντίστασης συνεχούς ρεύματος	0.1Ω-1MΩ	> 100k: ± 5%
Δοκιμή εξωτερικής αντίστασης συνεχούς ρεύματος τεσσάρων καλωδίων	10μΩ~100Ω	±0,2%+5μΩ
Δοκιμή NTC τεσσάρων καλωδίων (10k, 100k)	Κρίση θερμοκρασίας (δυσκολία 0,1°C)	Οι χρήστες μπορούν να αυτοπροσδιορίσουν πίνακα RT για την αξιολόγηση της αντίστασης και της θερμοκρασίας
	Κρίση αντίστασης (ακρίβεια 10k: 1% 100k: 5%)	Η τιμή της αντίστασης μπορεί να κριθεί σύμφωνα με την θερμοκρασία του περιβάλλοντος σε πραγματικό χρόνο
	Σύγκριση (ακρίβεια 0,1°C)	Μέγιστη διαφορά αντίστασης μεταξύ δοκιμαζόμενων και τυποποιημένων εξαρτημάτων (περίοδος)
Δοκιμασία AC Hi-pot	30V-3000V	± 3%
Δοκιμή υψηλής θερμοκρασίας συνεχούς ρεύματος	30V-4000V	± 3%
Δοκιμή ρεύματος διαρροής εναλλασσόμενου	1μA-10mA	± 3%
Δοκιμή διαρροής ρεύματος συνεχούς ρεύματος	0.1μA-5mA	± 3%
Διόδους / Διόδους Zener	0-10V	0.1 mA / 1 mA (σημείο δοκιμής)
Μέγεθος (σε χιλιοστά)	535482355 ((192P)	535482355 ((192P)
Μέγιστο βάρος (σε kg)	30	30
Τυπική διαμόρφωση	Εγχειρίδιο χρήστη σε U δίσκο, καλώδιο ρεύματος, καλώδιο δικτύου, πίνακα προσαρμογής θύρας, γραμμή δοκιμής, πένα περιπολίας.
Προαιρετική διαμόρφωση	Τυπική αντίσταση μόνωσης, πρότυπη αντίσταση αγωγιμότητας, βιομηχανικός υπολογιστής, επιτραπέζιος υπολογιστής, οθόνη, ποντίκι, πληκτρολόγιο, ηχείο.
